使用 Jenkins 在 Kubernetes 中实现零停机部署

自从我们将 Kubernetes 持续部署和 Azure Container Service 插件添加到 Jenkins 更新中心以来，“如何创建零停机部署”是我们最常被问到的问题之一。我们在 Azure 上创建了一个快速入门模板，以演示零停机部署的样子。虽然我们的示例使用 Azure，但这个概念很容易应用于所有 Kubernetes 安装。

滚动更新

Kubernetes 支持滚动更新 (RollingUpdate) 策略，以逐步用新 Pod 替换旧 Pod，同时持续为客户端提供服务而不会导致停机。要执行滚动更新部署，请执行以下操作：

• 将 .spec.strategy.type 设置为 RollingUpdate（默认值）。
• 将 .spec.strategy.rollingUpdate.maxUnavailable 和 .spec.strategy.rollingUpdate.maxSurge 设置为合理的数值。
  • maxUnavailable：更新过程中最多不可用的 Pod 数量。可以是绝对数量，也可以是副本数的百分比；默认为 25%。
  • maxSurge：在期望的 Pod 数量之上最多可以创建的 Pod 数量。这也可以是绝对数量或副本数的百分比；默认为 25%。
• 为您的服务容器配置 readinessProbe，以帮助 Kubernetes 确定 Pod 的状态。Kubernetes 只会将客户端流量路由到就绪探针 (readiness probe) 健康的 Pod。

我们将使用官方 Tomcat 镜像的部署来演示这一点

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat-deployment-rolling-update
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: tomcat
        role: rolling-update
    spec:
      containers:
      - name: tomcat-container
        image: tomcat:${TOMCAT_VERSION}
        ports:
        - containerPort: 8080
        readinessProbe:
          httpGet:
            path: /
            port: 8080
  strategy:
    type: RollingUpdate
    rollingUp      maxSurge: 50%

如果当前部署中运行的 Tomcat 是版本 7，我们可以将 ${TOMCAT_VERSION} 替换为 8 并将其应用于 Kubernetes 集群。使用 Kubernetes 持续部署或 Azure Container Service 插件，该值可以从环境变量中获取，从而简化部署过程。

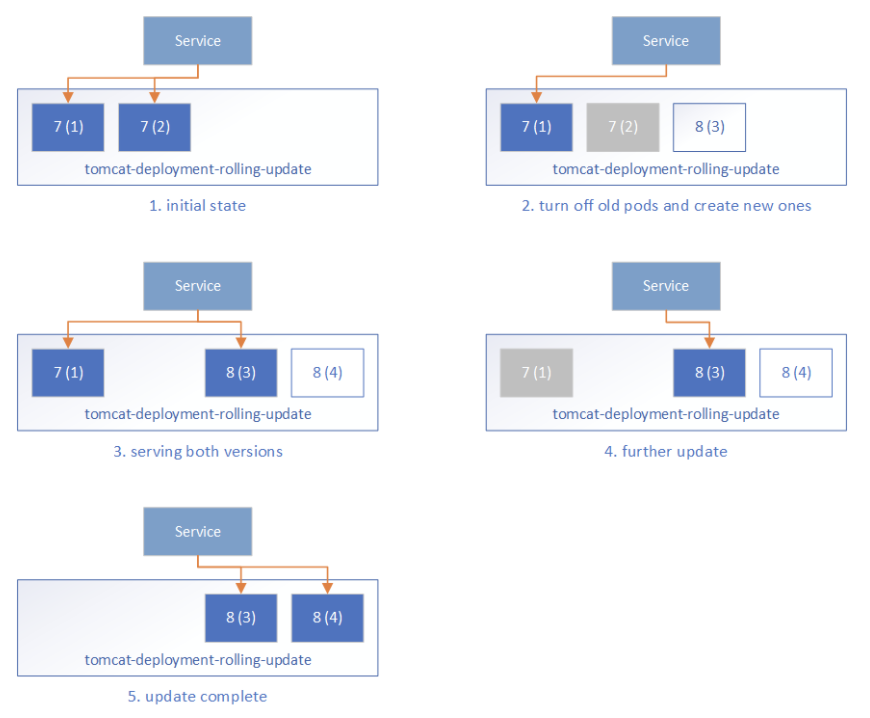

在后台，Kubernetes 按如下方式管理更新

• 最初，所有 Pod 都运行 Tomcat 7，并且前端 Service 将流量路由到这些 Pod。
• 在滚动更新期间，Kubernetes 会关闭一些 Tomcat 7 Pod 并创建相应的新 Tomcat 8 Pod。它确保
  • 期望的 Pod 中最多 maxUnavailable 个 Pod 可以不可用，也就是说，至少 (replicas - maxUnavailable) 个 Pod 应该为客户端提供服务，在我们的例子中是 2-1=1。
  • 更新过程中最多可以创建 maxSurge 个额外的 Pod，在我们的例子中是 2*50%=1。
• 一个 Tomcat 7 Pod 被关闭，并创建一个 Tomcat 8 Pod。Kubernetes 不会将流量路由到其中任何一个，因为它们的就绪探针尚未成功。
• 当新的 Tomcat 8 Pod 经就绪探针检测为就绪时，Kubernetes 将开始把流量路由到它。这意味着在更新过程中，用户可能会看到旧服务和新服务。
• 滚动更新继续进行，关闭 Tomcat 7 Pod 并创建 Tomcat 8 Pod，然后将流量路由到就绪的 Pod。
• 最后，所有 Pod 都运行 Tomcat 8。

滚动更新策略确保我们始终有一些就绪的后端 Pod 为客户端请求提供服务，因此不会发生服务停机。但是，需要额外注意一些事项：

• 在更新期间，旧 Pod 和新 Pod 都可能处理请求。如果在 Service 层没有定义良好的会话亲和性，用户可能会被路由到新 Pod，然后又路由回旧 Pod。
• 这也要求您维护良好定义的数据和 API 前后兼容性，这可能具有挑战性。
• Pod 启动后可能需要很长时间才能准备好处理流量。可能会有一段较长的时间窗口，在此期间服务由比平时少的后端 Pod 提供。通常，这不应该是一个问题，因为我们倾向于在服务不繁忙时进行生产升级。但这也会延长问题 1 出现的时间窗口。
• 我们无法对正在创建的新 Pod 进行全面测试。将应用更改从开发/质量保证 (QA) 环境迁移到生产环境可能带来持续的风险，即破坏现有功能。就绪探针可以进行一些工作来检查就绪状态，但是，它应该是一个可以定期运行的轻量级任务，不适合用作启动完整测试的入口点。

蓝/绿部署

蓝/绿部署，引自 TechTarget

蓝/绿部署是一种用于发布软件代码的变更管理策略。蓝/绿部署，也可能被称为 A/B 部署，需要两个配置完全相同的硬件环境。当一个环境处于活动状态并为终端用户提供服务时，另一个环境保持空闲。

容器技术提供了独立的环境来运行所需的服务，这使得像蓝/绿部署所需的那样创建完全相同的环境变得非常容易。Kubernetes 中松耦合的 Service - ReplicaSet 以及基于标签/选择器的服务路由使得在不同后端环境之间切换变得简单。使用这些技术，可以在 Kubernetes 中按如下方式执行蓝/绿部署

• 在部署之前，基础设施按如下方式准备
  • 准备蓝色部署和绿色部署，其中 TOMCAT_VERSION=7，并且 TARGET_ROLE 分别设置为 blue 或 green。

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat-deployment-${TARGET_ROLE}
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: tomcat
        role: ${TARGET_ROLE}
    spec:
      containers:
      - name: tomcat-container
        image: tomcat:${TOMCAT_VERSION}
        ports:
        - containerPort: 8080
        readinessProbe:
          httpGet:
            path: /
            port: 8080

• 准备公共服务终端，它最初路由到一个后端环境，例如 TARGET_ROLE=blue。

kind: Service
apiVersion: v1
metadata:
  name: tomcat-service
  labels:
    app: tomcat
    role: ${TARGET_ROLE}
    env: prod
spec:
  type: LoadBalancer
  selector:
    app: tomcat
    role: ${TARGET_ROLE}
  ports:
    - port: 80
      targetPort: 8080

• 可选地，准备一个测试终端，以便我们可以访问后端环境进行测试。它们类似于公共服务终端，但仅供开发/运维团队内部访问。

kind: Service
apiVersion: v1
metadata:
  name: tomcat-test-${TARGET_ROLE}
  labels:
    app: tomcat
    role: test-${TARGET_ROLE}
spec:
  type: LoadBalancer
  selector:
    app: tomcat
    role: ${TARGET_ROLE}
  ports:
    - port: 80
      targetPort: 8080

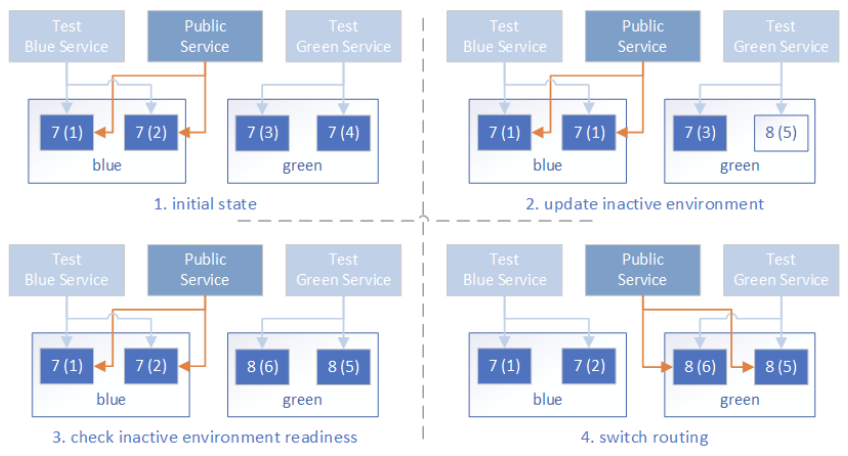

• 更新非活动环境（例如绿色环境）中的应用程序。在部署配置中设置 TARGET_ROLE=green 和 TOMCAT_VERSION=8 来更新绿色环境。
• 通过 tomcat-test-green 测试终端测试部署，确保绿色环境已准备好为客户端流量提供服务。
• 通过更新 Service 配置中的 TARGET_ROLE=green 将前端 Service 路由切换到绿色环境。
• 在公共终端上运行额外测试，确保其正常工作。
• 现在蓝色环境处于空闲状态，我们可以
  • 保留旧应用，以便在新应用出现问题时可以回滚
  • 更新它，使其成为活动环境的热备份
  • 减少其副本数以节省占用的资源

与滚动更新相比，蓝/绿部署有以下优点：公共服务要么路由到旧应用，要么路由到新应用，但绝不同时路由到两者。

• 新 Pod 准备就绪所需的时间不影响公共服务质量，因为只有当所有新 Pod 都测试为就绪后，流量才会被路由到它们。
• 在新环境为任何公共流量提供服务之前，我们可以对其进行全面测试。请记住，这是在生产环境中进行的，测试不应污染实时应用数据。

Jenkins 自动化

Jenkins 提供了易于设置的工作流来自动化您的部署。通过 Pipeline 支持，可以灵活构建零停机部署工作流，并可视化部署步骤。为了方便 Kubernetes 资源的部署过程，我们发布了基于 kubernetes-client 构建的 Kubernetes 持续部署和 Azure Container Service 插件。您可以将资源部署到 Azure Kubernetes Service (AKS) 或通用 Kubernetes 集群，无需使用 kubectl，并且它支持资源配置中的变量替换，因此您无需更新资源配置即可将特定于环境的资源部署到集群。我们创建了一个 Jenkins Pipeline 来演示蓝/绿部署到 AKS。流程如下：

• 预清理：清理工作空间。
• SCM：从源代码管理系统拉取代码。
• 准备镜像：准备应用程序 Docker 镜像并将其上传到某个 Docker 仓库。
• 检查环境：确定活动环境和非活动环境，这将指导后续的部署。
• 部署：将新应用程序资源配置部署到非活动环境。使用 Azure Container Service 插件，这可以通过以下方式完成：

acsDeploy azureCredentialsId: 'stored-azure-credentials-id',
          configFilePaths: "glob/path/to/*/resource-config-*.yml",
          containerService: "aks-name | AKS",
          resourceGroupName: "resource-group-name",
          enableConfigSubstitution: true

• 验证预部署：验证部署到非活动环境，确保其正常工作。再次注意，这是在生产环境中进行的，因此在测试过程中请小心，不要污染实时应用数据。
• 确认：可选地，发送电子邮件通知以供用户手动批准，然后进行实际的环境切换。
• 切换：将前端服务终端路由切换到非活动环境。这只是对 AKS Kubernetes 集群进行的另一个服务部署。
• 验证生产环境：验证前端服务终端在新环境下正常工作。
• 后清理：对临时文件进行一些清理。

对于滚动更新策略，只需将部署配置部署到 Kubernetes 集群，这是一个简单的单一步骤。

整合所有内容

我们在 Azure 上构建了一个快速入门模板，以演示如何使用 Jenkins 对 AKS (Kubernetes) 进行零停机部署。前往 Jenkins 在 Kubernetes 上的蓝/绿部署，然后点击“部署到 Azure”按钮即可获取可工作的演示。此模板将预置：

• 一个 AKS 集群，包含以下资源：
  • 两个相似的部署，分别代表“蓝色”和“绿色”环境。两者最初都使用 tomcat:7 镜像进行设置。
  • 两个测试终端服务（tomcat-test-blue 和 tomcat-test-green），它们连接到相应的部署，可用于测试部署是否已准备好用于生产环境。
  • 一个生产服务终端（tomcat-service），代表用户将访问的公共终端。最初它路由到“蓝色”环境。
• 一个运行在 Ubuntu 16.04 虚拟机上的 Jenkins 主节点，并配置了 Azure 服务主体凭据。此 Jenkins 实例包含两个示例作业：
  • AKS Kubernetes 滚动更新部署 Pipeline，用于演示向 AKS 进行滚动更新部署。
  • AKS Kubernetes 蓝/绿部署 Pipeline，用于演示向 AKS 进行蓝/绿部署。
  • 我们没有在快速入门模板中包含电子邮件确认步骤。要添加该步骤，您需要在 Jenkins 系统配置中配置电子邮件 SMTP 服务器详细信息，然后在“切换”步骤之前添加一个 Pipeline 阶段。

stage('Confirm') {
    mail (to: 'to@example.com',
        subject: "Job '${env.JOB_NAME}' (${env.BUILD_NUMBER}) is waiting for input",
        body: "Please go to ${env.BUILD_URL}.")
    input 'Ready to go?'
}

按照步骤设置资源，然后启动 Jenkins 构建作业即可试用。
